机房基础知识：从规划、建设到运维验收

机房不是“摆放服务器并安装空调的房间”，而是一套由建筑、电气、制冷、消防、安防、综合布线和监控共同组成的基础设施系统。任何一个环节失效，都可能影响业务连续性。

本文面向企业自建机房、弱电间、网络机房和中小型数据中心，重点说明规划、选型、建设、验收及日常运维中真正需要关注的内容。大型数据中心、金融或医疗等高等级场景，应由具备相应资质的设计、施工、消防和检测单位按项目所在地的现行法规与标准实施。

安全边界：高低压配电、UPS 电池、制冷剂、消防气体、动火和高处作业均具有较高风险。本文用于理解和检查，不代替专业设计、施工方案、设备手册或持证人员操作。

一、先明确机房的定位

1. 机房与数据中心有什么区别

机房是承载服务器、存储、网络和通信设备的物理空间。数据中心的范围更广，除主机房外，通常还包括供配电、制冷、消防、安防、监控、网络接入、备品备件和运行管理体系。

是否需要双路市电、发电机、双总线 UPS、N+1 制冷或异地容灾，不应只按房间面积决定，而应从以下因素出发：

• 业务允许中断多长时间，即 RTO；
• 允许丢失多少数据，即 RPO；
• 单点故障是否会中断关键业务；
• 维护设备时是否允许停机；
• 后续三至五年的容量增长；
• 建设成本、能耗和运维能力。

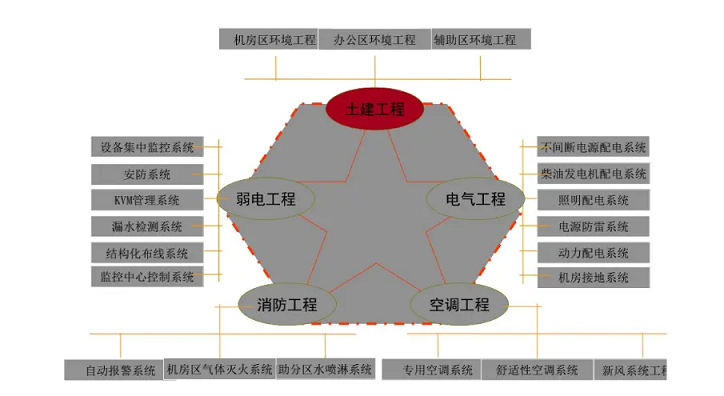

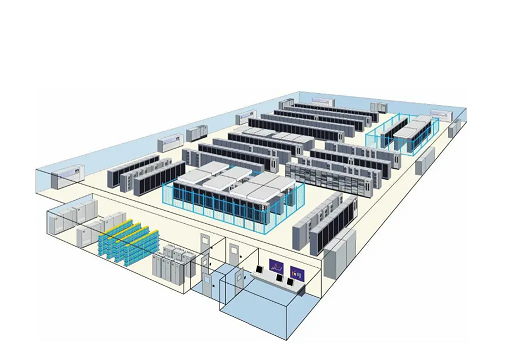

2. 机房系统组成

一套完整的机房通常包含：

1. 建筑与装饰：房间选址、承重、防水、防尘、围护结构、通道和照明；
2. 供配电：市电、变压器、低压配电、ATS/STS、UPS、蓄电池、PDU 和接地；
3. 制冷与气流组织：精密空调、冷冻水或直膨系统、冷热通道和冷凝水排放；
4. 综合布线：运营商进线、主干光纤、铜缆、配线架、桥架和标签；
5. 消防：火灾自动报警、灭火系统、防火分隔、疏散和联动控制；
6. 安防：门禁、视频监控、入侵报警和操作审计；
7. 动力环境监控：配电、UPS、电池、空调、温湿度、漏水、烟感和告警管理；
8. 运维管理：资产、容量、变更、巡检、备件、应急预案和演练。

二、规划阶段先完成的工作

1. 形成需求和负载清单

规划前至少要整理以下数据：

不要直接把所有设备铭牌功率相加后购买设备，也不要只按当前平均功率设计。应同时考虑实测峰值、同时系数、扩容余量、冗余策略、环境降额和设备厂商要求。

2. 选址与空间

选址时应重点评估：

• 上方、相邻区域是否存在卫生间、水箱、给排水主管或其他漏水风险；
• 楼板是否满足机柜、UPS、电池架和搬运过程的集中荷载；
• 是否具备设备运输通道、电梯载重、门洞尺寸和转弯空间；
• 外墙、屋面、地下室的渗水和洪涝风险；
• 电磁干扰、粉尘、腐蚀性气体、振动和高温热源；
• 消防疏散、值守、备件存放和维修通道；
• 室外机、冷却塔、发电机和油料设施的安装条件。

防静电活动地板不是所有机房的必选项。是否使用地板下送风、架空走线或地面承重基础，应由气流组织、布线方式、层高、维护和消防要求共同决定。

3. 机柜布局

机柜布局应同时满足承重、电力、散热、布线和维护要求：

• 同一排机柜正面方向保持一致；
• 相邻两排宜形成“正面对正面、背面对背面”的冷热通道；
• 设备进风侧面向冷通道，排风侧面向热通道；
• 预留开门、抽拉服务器、搬运和消防疏散空间；
• 高功率设备不要在未核算电力和制冷容量时集中堆放；
• 空闲 U 位安装盲板，封堵机柜底部、侧面和线缆孔洞，减少热风回流；
• 机柜编号、U 位、A/B 路电源、PDU 和端口标签保持一致并可追溯。

通道宽度、机柜间距和疏散距离不能套用一个固定数字，应以现行设计规范、消防要求、设备维护手册及项目施工图为准。

三、低压配电系统

1. 安全用电原则

• 配电操作、停送电和故障检修应由经过授权并具备相应能力的人员执行；
• 总开关、ATS、UPS 输入输出、维修旁路和紧急断电装置应有清晰标识；
• 正常停机与紧急断电是两套流程，不能把“发现异常立即拉总闸”作为通用做法；
• 停电前确认业务影响、双电源状态、旁路状态和下游负载，执行操作票并安排复核；
• 临时电源、测试仪表和施工工具不得随意接入机柜 PDU；
• 发现焦味、异常温升、放电声、冒烟或漏电时，应先保证人员安全，按应急预案隔离风险并通知专业人员；
• 动火、钻孔和临时用电必须履行审批，采取防尘、防火和设备保护措施。

2. 交流与直流的正确理解

交流电 AC 的电压和电流方向随时间周期变化；直流电 DC 的电流方向不发生周期反转，但其电压或电流数值并不一定恒定，因此不能简单地把直流电等同于“恒流”。

国内常见低压配电为三相 380 V、单相 220 V，实际设备应以铭牌、配电设计和现场测量为准。服务器及网络设备常使用交流输入，通信设备还可能使用 -48 V 直流供电。禁止仅凭接口外观推断电压和容量。

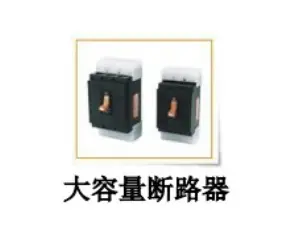

3. 断路器的极数和保护功能

断路器的“极”表示能够同时接通、承载和分断的导体数量，不是“控制几条电线”的口语化概念。

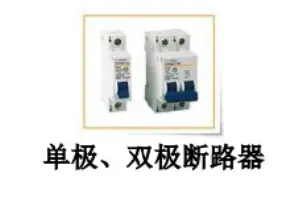

• 1P：通常只分断相线；
• 1P+N：相线具备保护功能，并联动分断中性线；
• 2P：同时分断两个带电导体，具体保护能力看产品标识；
• 3P：用于三相回路；
• 3P+N 或 4P：用于需要同时处理三相和中性线的回路。

选型还要核对额定电流、脱扣曲线、分断能力、选择性配合、线缆载流量、短路电流和上级保护，不能只看极数或额定电流。

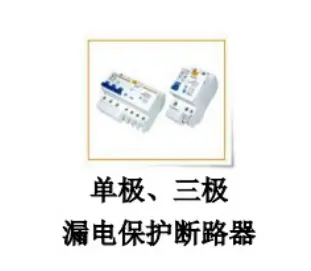

剩余电流保护器 RCD/RCBO 通过检测流入与流出电流的不平衡判断泄漏。单相回路常见 1P+N 或 2P，三相回路常见 3P 或 4P。IT 设备的滤波电容可能产生正常泄漏电流，保护器类型、动作电流和上下级配合应由电气设计人员计算，不能为了避免误动作而擅自拆除，也不能认为安装了漏电保护就可以替代接地和过流保护。

4. 配电架构和冗余

典型链路可能包括：

市电/发电机 → 低压配电 → ATS → UPS → 输出配电 → 机柜 PDU → IT 设备

实际项目可能采用单路、双路、双总线或 STS 架构。双电源服务器宜分别接入独立的 A/B 路 PDU；单电源设备如需双路供电，可在经过设计验证后使用 STS。A/B 两路如果共用同一上级开关、同一 UPS 或同一维护旁路，并不是真正的端到端冗余。

容量核算至少包含：

• IT 负载峰值及增长余量；
• UPS、变压器、PDU 和线缆损耗；
• 制冷、照明、消防、监控和维修插座等非 IT 负载；
• 三相不平衡、谐波、功率因数和环境温度降额；
• 最大故障电流、保护选择性和接地故障路径；
• 正常运行、单设备故障和维护旁路三种工况。

5. IEC 电源接口

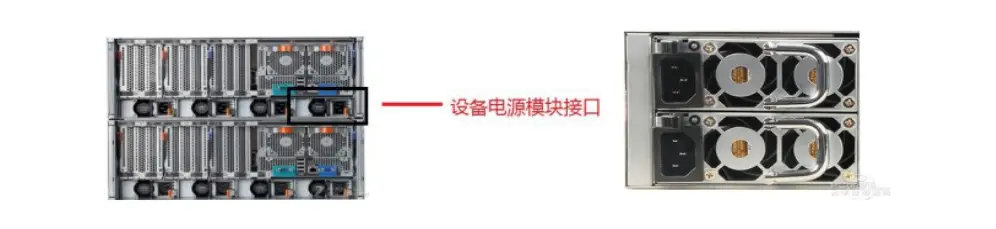

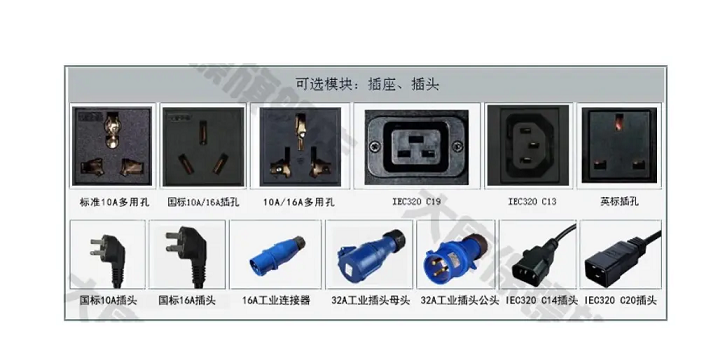

IEC 60320 接口名称描述的是设备耦合器两端，不能把 C13/C14 或 C19/C20 当成同一个接口。

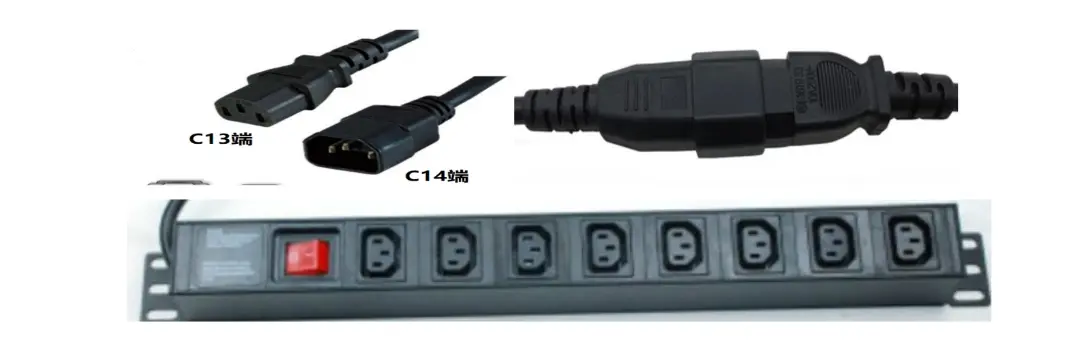

• C13 是连接器，常接入设备上的 C14 器具输入插座；
• C14 是器具输入插座，也可能作为 PDU 插头端；

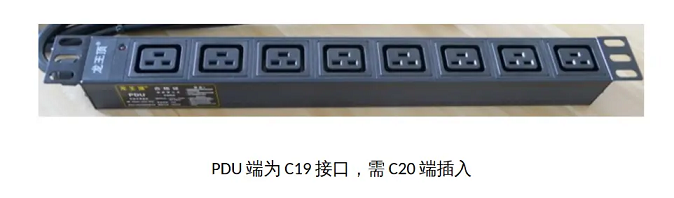

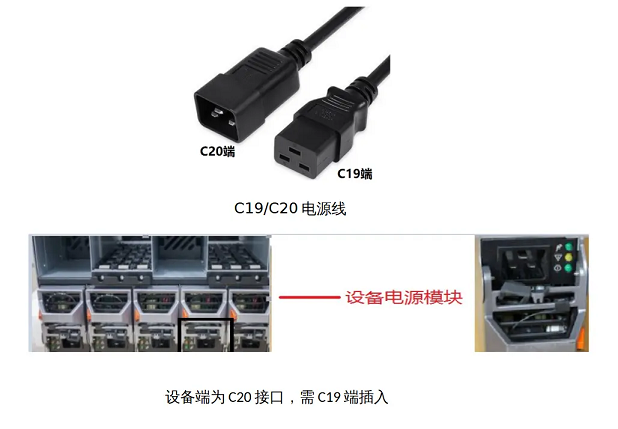

• C19 是较大电流连接器，通常接入设备上的 C20 器具输入插座；
• 接口能否承载目标负载，要同时核对插头、插座、线缆、PDU、环境温度和设备铭牌的额定值。

常见机柜跳线是 C13-C14 或 C19-C20，但并非所有设备都适用。不要使用转接头突破回路额定电流，也不要将不同温度等级、线径或质量不明的线缆混用。

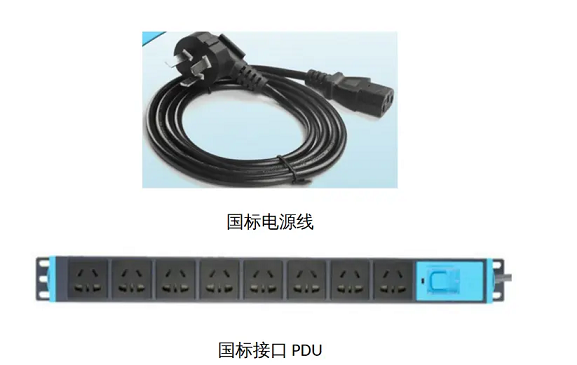

机房中还会见到国标 10 A/16 A 插头、工业连接器和硬接线设备。其使用应与回路电压、相制、额定电流、防护等级和锁定方式匹配。

6. 机柜 PDU 的选型与监控

PDU 不是普通插线板。选型时至少核对：

• 单相或三相、输入插头或硬接线方式；
• 总额定电流、支路保护和插座数量；
• C13/C19 比例、锁扣、防误拔和防雷需求；
• 基础型、计量型、监控型或可控型；
• 是否需要总电流、支路电流、单插位功率和温度采集；
• SNMP、Modbus、网络安全、账号权限和固件维护能力。

持续高负载运行的回路应留有设计余量，具体限值按电气设计、产品认证和所在地规范执行。PDU 告警阈值应早于上级断路器动作点，并结合三相平衡定期调整负载。

7. 发电机与 ATS

当业务要求的持续供电时间超过 UPS 电池能力时，通常由备用发电机承担长时间供电，UPS 负责桥接市电中断到发电机稳定带载之间的空档。

设计和验收时要关注：

• 发电机额定功率、环境温度和海拔降额；
• UPS 整流器、空调压缩机和水泵等负载的谐波与启动冲击；
• 分批带载顺序，避免所有设备同时启动导致频率或电压跌落；
• ATS 的常用/备用电源逻辑、机械电气联锁和手动操作方式；
• 中性线、接地和剩余电流保护在不同电源状态下是否正确；
• 启动电池、燃油品质、油量、通风、排烟、噪声和消防条件；
• 定期空载启动只能证明“能启动”，还需要按计划进行带载或负载箱测试。

发电机和 UPS 的兼容性应在设计阶段确认，并通过实际转换测试验证。不能等到真实停电时才第一次尝试整套链路。

四、UPS 不间断电源系统

1. UPS 能做什么，不能做什么

UPS 的主要目标是在输入电源异常或中断时维持关键负载供电，并改善一定范围内的电能质量。UPS 不能自动等同于以下能力：

• 双路市电自动切换：通常由 ATS、STS 或整体配电架构实现；
• 电气隔离：无隔离变压器的 UPS 不提供当然的电气隔离；
• 无限后备时间：电池只负责桥接指定时长，长时间供电通常需要发电机或其他能源；
• 消除所有电气故障：短路、接地、谐波、选择性和防雷仍需由完整配电系统处理。

2. 常见 UPS 拓扑

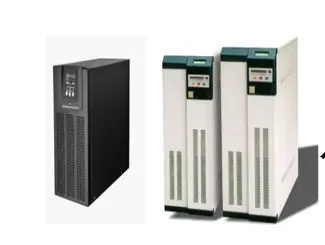

按工作原理，常见 UPS 包括：

1. 后备式：结构简单，适合低功率和非关键终端；
2. 在线互动式：可在不频繁使用电池的情况下调节一定范围的电压波动；
3. 在线双变换式：负载通常由整流器和逆变器连续供电，适合对电能质量和切换时间要求较高的关键设备。

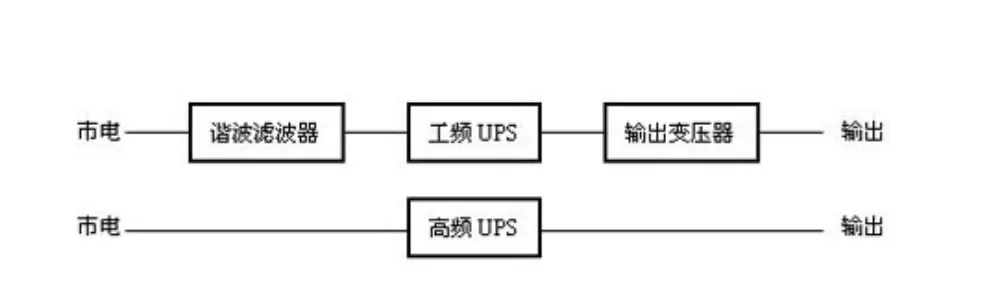

“工频机”“高频机”“模块化”描述的是实现方式或设备结构，不应代替上述拓扑分类。模块化 UPS 便于按模块扩容和做 N+X 冗余，但机架、静态旁路、控制和电池仍可能存在公共故障点。

3. UPS 容量怎么估算

初步估算可按以下思路进行：

1. 统计关键设备的实测峰值有功功率 kW；
2. 考虑同时系数、启动冲击和三至五年增长；
3. 按 UPS 额定输出功率因数把 kW 换算为所需 kVA；
4. 校核整流器、逆变器、静态旁路和电池充电能力；
5. 确定正常运行负载率、冗余方式和单模块故障后的剩余容量；
6. 校核发电机带载能力、谐波和 UPS 输入特性。

可用于初步核对的关系为：

所需 UPS 容量（kVA） ≥ 设计有功功率（kW） ÷ UPS 额定输出功率因数

这只是入口计算，不能替代厂商选型和电气设计。设计负载率过高会失去扩容和故障余量；负载率过低也可能降低效率并增加投资。

4. 电池后备时间

电池容量不能只用“功率÷电压×时间”简单确定。实际后备时间还受以下因素影响：

• UPS 直流母线和逆变效率；
• 电池类型、放电倍率和截止电压；
• 环境温度、使用年限和一致性；
• 连接线和接头损耗；
• 电池老化裕量、并联组数和充电恢复时间；
• 发电机启动、稳定并接及失败重试所需时间。

应使用 UPS/电池厂商的放电曲线或选型软件，并在验收和维护阶段进行容量或带载测试。铅酸电池、锂离子电池的消防、通风、热失控监测和维护要求不同，必须按产品说明和项目规范处理。

5. 旁路和维护

应明确静态旁路、手动维修旁路和外置旁路柜的作用及操作顺序。错误的旁路操作可能造成负载掉电、不同电源并接或人员触电。旁路操作应纳入操作票，至少由两人核对输入、输出、同步、开关位置和负载状态。

日常监控建议包括：输入输出电压、电流、频率、有功/视在功率、功率因数、负载率、工作模式、旁路状态、电池电压、电流、温度、单体异常、预计后备时间、风扇和告警记录。

电池端具有很高的短路能量。测量、紧固或更换电池时应使用绝缘工具和相应防护用品，移除金属饰物，并由受训人员按厂商方案执行。

五、制冷与气流组织

1. 制冷目标是保证设备进风条件

机房制冷不是追求“房间越冷越好”，而是让所有 IT 设备的进风温度、湿度和变化速率处于设备允许范围内，并避免局部热点、凝露和静电风险。

ASHRAE 针对常见风冷 IT 设备给出的推荐进风温度范围为 18～27°C；湿度控制同时涉及相对湿度和露点，不能只设置一个固定 RH 数值。最终设定应结合设备环境等级、现行设计规范、厂商要求和实际露点风险。

温度应重点测量机柜进风侧，而不是只看精密空调回风温度或房间中央温度。典型做法是在代表性机柜前部的下、中、上位置布置传感器，高密度机柜应增加测点。

2. 热负荷与制冷量

IT 设备消耗的电功率最终几乎都会转化为热量，因此 IT 实测峰值功率可作为热负荷估算的重要起点，但不是机房总冷负荷的全部。

总冷负荷还应考虑：

• UPS、配电和变压器损耗；
• 照明、人员和外围设备；
• 围护结构、太阳辐射和新风带来的热湿负荷；
• 高密度机柜的局部风量需求；
• 未来扩容、设备降额及冗余工况。

制冷设备铭牌可能同时出现制冷量 kW、输入功率 kW 和冷吨 RT，三者不能混用。换算时 1 RT ≈ 3.517 kW 制冷量，但选型仍要使用目标工况下的显冷量、风量和厂商性能曲线，而不是只看名义总冷量。

3. 常见制冷形式

按热量输送方式，常见方案包括：

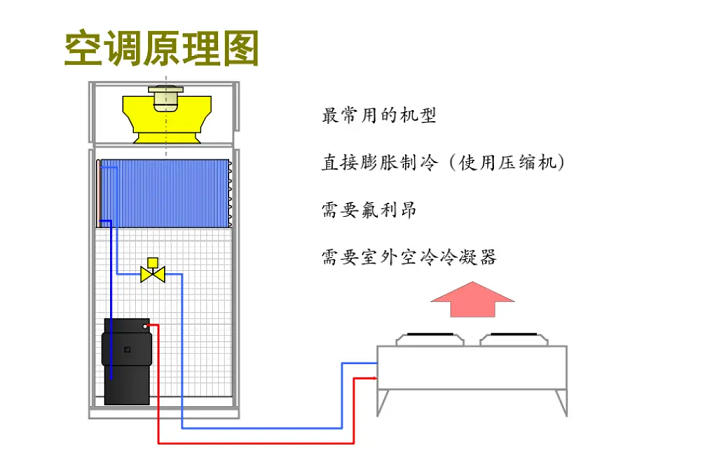

• 风冷直膨 DX：室内蒸发器吸收机房热量，制冷剂经压缩机后到室外冷凝器排热，再经节流装置返回蒸发器；
• 水冷或乙二醇直膨：制冷剂循环类似，但冷凝侧通过水或乙二醇回路排热；
• 冷冻水型：机房空气处理机组 CRAH 通过冷冻水盘管换热，冷源由冷水机组或园区冷站提供；
• 列间制冷、后门换热器：把换热设备靠近高密度机柜；
• 液冷：通过冷板或浸没等方式直接带走高热密度设备的热量。

不要把风冷直膨与冷冻水系统混淆：前者依靠制冷剂直接在室内蒸发器吸热，后者依靠冷冻水盘管吸收机房热量。

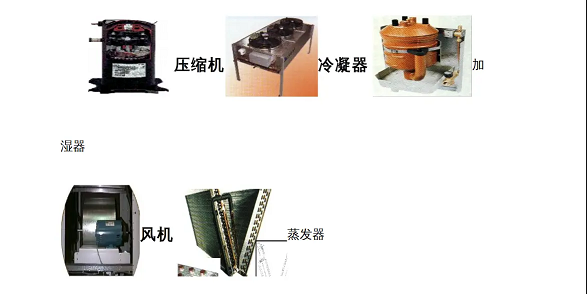

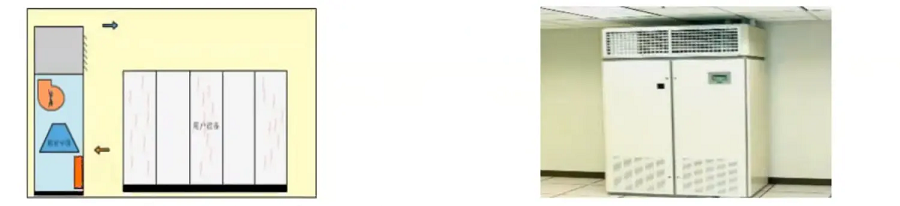

典型直膨精密空调可能由压缩机、室内蒸发器、室外冷凝器、膨胀装置、风机、过滤器和控制系统组成；加热、加湿或除湿部件是否配置取决于产品和设计。

4. 上送风、下送风与列间送风

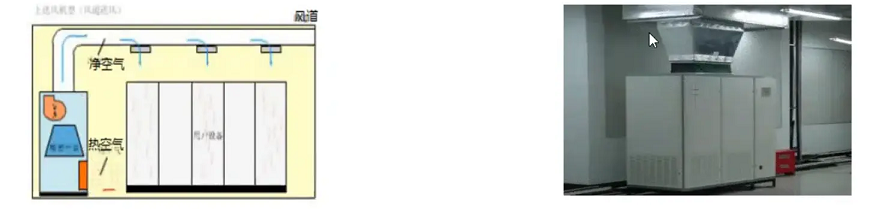

• 上送风：通过风帽或风管把冷空气送到设备进风区域；

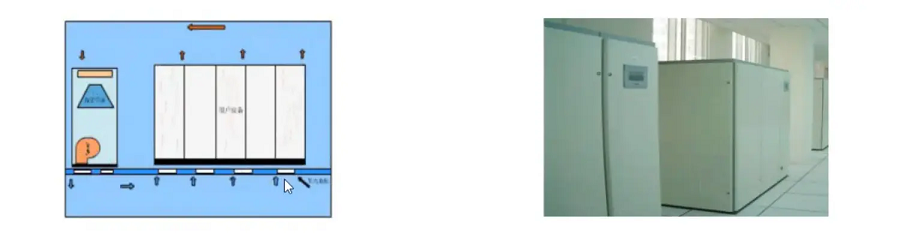

• 下送风：把架空地板下方作为送风空间，通过风口或格栅向冷通道送风；
• 列间送风：制冷设备布置在机柜列内，缩短送回风路径；
• 风管回风或热通道封闭：将热空气有组织地送回制冷设备。

上送风或下送风没有绝对优劣。设计时应结合层高、架空地板、机柜密度、线缆阻塞、泄漏风量、维护条件和扩容计划进行气流计算。

5. 冷热通道与热点治理

治理热点时应按顺序排查：

1. 机柜正反方向是否一致；
2. 空闲 U 位、机柜底部和线缆孔是否封堵；
3. 送风量是否真正到达设备进风侧；
4. 热风是否从机柜顶部、侧面或通道端部回流；
5. 地板下或风道是否被线缆和障碍物阻塞；
6. 高功率设备是否超过该机柜和通道的设计密度；
7. 制冷设备容量、风量和冗余是否足够。

风扇或移动空调只能作为经过评估的临时措施，不能替代气流组织整改。应急送风应指向设备进风侧，同时防止冷凝水、过低送风温度和热风短路。

6. 空调监控与维护

建议采集：送风/回风温度、设备进风温度、湿度和露点、风机状态、压缩机或水阀状态、过滤器压差、冷凝压力、漏水、冷凝水泵、通信状态和能耗。

远程开关机和修改设定值属于控制操作，应设置权限、二次确认、变更记录和上下限保护，不能与只读监控使用同一权限。

常见告警处理原则：

• 漏水：定位水源，保护人员和带电设备，必要时隔离故障空调并启动冗余设备；不得让人员在积水中接近带电设施；
• 高温：确认是否为传感器、风量、回流、负载突增或制冷故障，按预案启用备用制冷或分级减载；
• 高压告警：检查冷凝器散热、风机、环境温度和换热器污染，由专业人员测量制冷系统；
• 低压告警：先检查过滤器、风量和传感器，再由专业人员进行检漏、抽真空及按量充注；
• 加湿故障：检查供水、水质、电极罐或加湿器状态，同时评估是否确有加湿需求。

制冷剂不得由普通运维人员直接排放。检修应由具备相应能力的人员使用回收设备处置，并遵守环保、职业健康和产品要求。

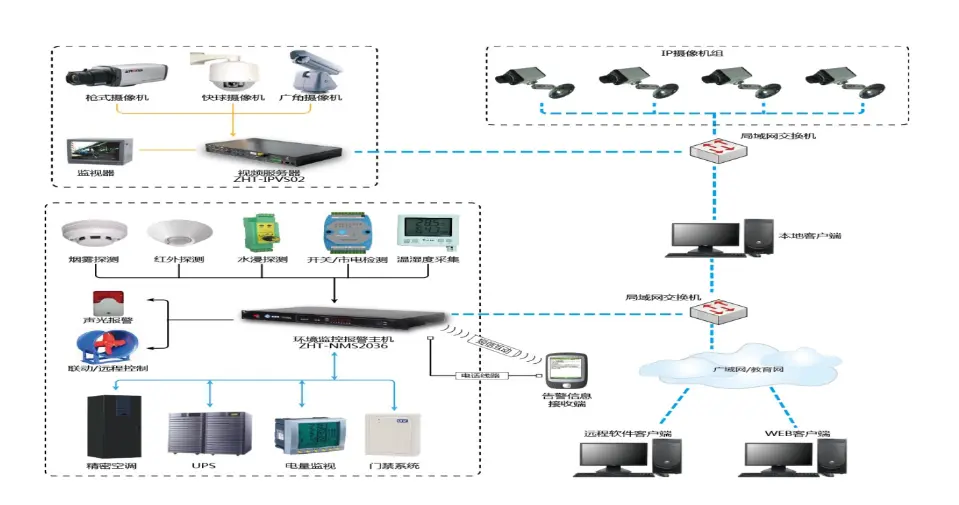

六、动力环境监控系统

1. 监控对象

动力环境监控通常覆盖：

• 电力：市电、配电柜、ATS/STS、UPS、电池、发电机、PDU 和支路电流；
• 制冷：精密空调、冷水机组、泵、阀门、冷却塔和列间空调；
• 环境：温湿度、露点、漏水、烟感、粉尘、空气质量和门状态；
• 安防：门禁、视频、入侵报警和人员进出记录；
• 消防接口：只读接收火灾报警和灭火系统状态，控制边界按消防设计执行；
• 通信：采集器、网关、网络链路、时钟同步和协议通信状态。

服务器、操作系统、数据库和业务监控通常属于 IT 监控或可观测性平台。可以统一展示，但应避免把设施告警与应用告警混为一个无分级的告警池。

2. 告警设计

一个可用的动环系统不仅要“采到数据”，还应做到：

• 每个测点有名称、位置、单位、量程、资产编号和校准记录；
• 阈值区分提示、一般、严重和紧急，并设置持续时间与恢复回差；
• 监控平台、采集器和通知链路有断线、失电和数据冻结检测；
• 告警通知支持值班升级、确认、派单、关闭原因和复盘；
• 短信、电话或消息平台不是唯一通道，关键告警需要备用通知链路；
• 所有设备统一时间源，保留趋势、操作和告警记录；
• 定期使用测试信号验证“传感器—平台—通知—处置”全链路。

3. 传感器布点

布点应围绕风险，而不是每个房间只放一个传感器：

• 温度：机柜进风侧、上中下、高密度区域和制冷末端；
• 漏水：空调、加湿器、冷冻水管、屋面或外墙风险点及低洼路径；
• 电池：环境温度、组电压、单体电压/内阻或电导、连接点温升；
• 烟雾：按消防设计布置，不用普通环境传感器替代消防探测器；
• 门禁：门状态、异常开启、长时间未关和强行进入。

4. 监控网络安全

UPS、空调、PDU、门禁和动环网关经常带有 Web、SNMP、Modbus TCP 或远程维护接口，应作为受控管理网络的一部分：

• 与办公网和互联网隔离，确需远程访问时通过受控跳板或 VPN；
• 修改默认账号，按角色分配只读与控制权限；
• 优先使用 SNMPv3、HTTPS、SSH 等具备认证或加密的协议；
• 限制来源地址和管理端口，保留登录及控制操作日志；
• 建立固件版本、漏洞、备份和更换周期清单；
• 串口服务器和协议网关同样需要账号、网络访问控制和配置备份。

七、门禁、视频与人员管理

机房门禁的目标是限制未授权访问并保留可审计记录，不应简单等同于考勤系统。

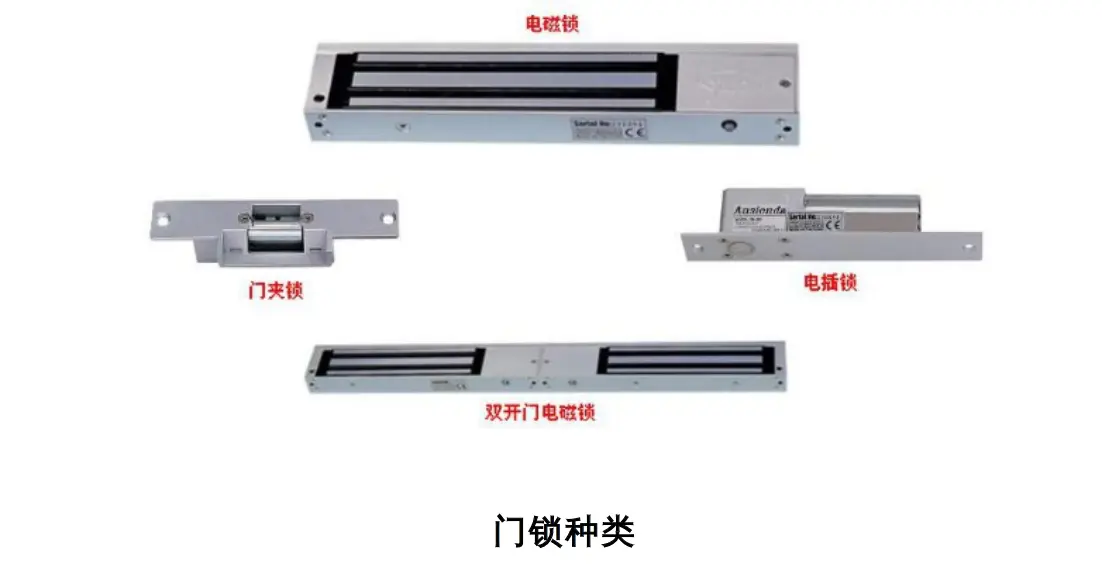

典型组成包括门禁控制器、读卡器或生物识别设备、电锁、门磁、出门按钮、紧急开门装置、管理平台和备用电源。

设计和运维应关注：

• 电锁采用断电开门还是断电闭门，应同时满足疏散、消防和安全要求；
• 火灾时的门禁联动必须按消防设计实施，不能由普通网络脚本替代；
• 关键区域可使用双因素、双人授权、防尾随或互锁，但不能妨碍紧急疏散；
• 权限按最小必要原则授予，人员离岗、调岗后及时回收；
• 临时访客应审批、陪同并限定时间和区域；
• 门禁、视频和操作记录的留存周期根据制度和法规确定；
• 定期测试门磁、紧急开门、备用电源和消防联动。

低频 ID 卡等只读凭证复制门槛较低，不宜作为高安全区域的唯一认证手段。所谓“IB 卡”通常指 iButton 等接触式凭证，应准确记录具体技术类型，而不是把所有凭证笼统称为卡。

视频监控应覆盖出入口、主要通道、配电和关键操作区，同时避免拍摄无关隐私区域。摄像机时间应与门禁、动环和运维平台一致，便于事件追溯。

八、消防、防雷、接地和综合布线

1. 消防系统

机房消防通常包含防火分隔、火灾自动报警、灭火设施、疏散指示、应急照明和联动控制。采用气体灭火时，还应考虑预警、释放延时、声光提示、手动启动/停止、泄压、人员撤离和灭火后通风。

消防联动可能涉及空调、新风、防火阀、门禁、电源和灭火系统，但具体逻辑必须由消防设计确定并经过验收。任何情况下都应优先保障人员生命安全，不得为了设备连续运行阻止人员疏散。

机房内穿墙、穿楼板的电缆和管道孔洞要使用与防火分隔相匹配的封堵系统。新增线缆后必须恢复封堵，不能用普通泡沫或临时材料代替合格的防火封堵。

2. 防雷与接地

防雷和接地应形成完整体系，包括建筑物防雷、浪涌保护、保护接地、功能性接地需求和等电位联结。机柜、桥架、配电柜、UPS 和其他可导电金属部件应按设计可靠连接。

不要自行建立与建筑接地系统完全隔离的“独立地”，多个接地体之间的电位差反而可能带来人身和设备风险。接地电阻、连接方式和 SPD 分级应由专业设计确定，并按规定检测。

3. 综合布线

• 运营商进线宜考虑物理路由多样性，避免两条线路实际共管、共井或共设备；
• 强电与弱电、铜缆与光缆按设计分离和固定，避免阻挡送风；
• 光纤弯曲半径、拉力和端面清洁按产品要求控制；
• 线缆、配线架、端口和链路两端使用唯一标识；
• 保留竣工图、端口表、测试报告和变更记录；
• 铜缆链路使用认证测试仪，光纤根据项目要求完成损耗或 OTDR 测试；
• 临时跳线应有到期清理机制，禁止长期形成“飞线”。

九、运维巡检和容量管理

1. 建立四类基线

1. 资产基线：机柜、设备、U 位、序列号、责任人和维保信息；
2. 配置基线：配电单线图、网络拓扑、门禁权限、告警阈值和联动逻辑；
3. 容量基线：机柜空间、电力、UPS、制冷、端口、光纤和承重；
4. 运行基线：正常温湿度、设备进风温度、PDU 电流、UPS 负载、空调状态和能耗。

容量不能只看“还有几个 U 位”。一个机柜即使有空余 U 位，也可能已经达到电力、散热、承重或端口上限。

2. 能效指标要先统一边界

PUE 的基本关系是：

PUE = 数据中心总能耗 ÷ IT 设备能耗

PUE 只有在计量边界、采样周期和统计口径一致时才可比较。瞬时 PUE 容易受负载和天气影响，更适合结合月度或年度趋势分析。小型机房缺少分项计量时，不应给出看似精确但无法复核的 PUE。

能效优化不能牺牲可靠性。应先解决旁路风、热风回流、低负载设备、失效传感器和不合理设定，再评估提高送风温度、自然冷却或高效模式。

3. 巡检建议

下面是通用框架，实际频率应按设备手册、风险等级和法规调整：

红外测温、紧固接线和带载测试需要专业人员在安全条件下实施。不要在带电状态下随意打开配电柜或触碰端子。

4. 变更管理

上架设备、调整 PDU、改变空调设定、更新动环阈值或新增线缆都属于变更。变更单至少记录：

• 影响范围和风险；
• 实施步骤与双人复核点；
• 前置备份和回退条件；
• 监控观察项；
• 业务确认和维护窗口；
• 变更后的图纸、资产和容量更新。

十、典型应急处置思路

1. 市电中断

1. 确认 UPS 是否转电池、剩余时间和当前负载；
2. 确认 ATS、发电机或第二路电源状态；
3. 暂停非必要变更，通知业务和设施负责人；
4. 根据剩余后备时间执行分级减载或有序关机；
5. 恢复后检查电池放电深度、充电状态、告警和设备异常重启。

2. UPS 或配电故障

不得在不清楚拓扑和同步状态时直接切旁路。先确认负载是否有 A/B 路、旁路电源是否合格、开关位置和故障范围，再按经过演练的操作票处置。

3. 制冷故障或高温

关注设备进风温度和上升速率，确认冗余空调、风量和热风回流，必要时限制高功率任务或分级关闭非关键负载。不要仅以“房间体感不热”判断风险。

4. 漏水

先保障人员安全，识别水源和流向，防止人员进入带电积水区域；隔离故障水源和相关设备，保护未受影响区域，并保留告警、照片和处置记录。

5. 烟雾或火灾告警

按消防预案立即确认和疏散，不得擅自屏蔽探测器、延迟报警或进入即将释放气体灭火剂的区域。设备保护服从人员安全和消防指挥。

十一、建设验收清单

1. 文件资料

• 设计说明、施工图、竣工图和设备清单；
• 配电单线图、回路表、线缆表和保护整定记录；
• 制冷水力/制冷剂系统图、气流组织图和设定值；
• 综合布线端口表、测试报告和光纤链路记录；
• 消防、门禁、视频和动环点表及联动逻辑；
• 设备说明书、账号移交、许可证、维保合同和备件清单；
• 操作规程、应急预案、培训和演练记录。

2. 现场检查

• 机柜固定、承重、接地、编号和维护空间；
• 强弱电分离、线缆固定、孔洞封堵和防火分隔；
• A/B 电源标识、PDU 相位、插头锁定和回路对应关系；
• 空调送回风方向、盲板、封堵、冷凝水和漏水检测；
• 门禁疏散、应急开门、视频覆盖和时间同步；
• 消防设施无遮挡，气体灭火区域警示和泄压措施完整。

3. 功能测试

• 市电、ATS、发电机、UPS、电池和旁路的转换测试；
• UPS 带载、后备时间和故障告警测试；
• 制冷满负荷或模拟负荷测试、冗余切换和热点检查；
• 动环采集、阈值、断线、通知、升级和历史记录测试；
• 门禁、消防和相关联动测试；
• 网络双路、运营商路由、管理网络和带外访问测试；
• 关键设备维护或故障时业务是否仍满足连续性目标。

测试应有前置条件、风险控制、回退方案、原始记录和签字确认。仅看到设备“已开机”不等于完成验收。

十二、常见误区

1. 机房温度越低越安全：过低会增加能耗，也可能带来凝露风险；关键是设备进风条件和气流组织。
2. 装两台设备就是冗余：若共用上级电源、管路、控制器或维护旁路，仍可能存在公共故障点。
3. 有 UPS 就不怕停电：还要考虑电池后备时间、发电机启动、旁路、容量和维护状态。
4. 有漏电保护就一定安全：接地、过流、短路、选择性和操作安全同样不可缺少。
5. 空调容量够就不会热点：旁路风、热风回流和机柜密度不均也会产生热点。
6. 动环显示绿色就没有问题：还要检查传感器位置、校准、通信冻结和告警链路是否真实有效。
7. 机柜还有 U 位就能继续上架：必须同时核对电力、散热、承重、端口和冗余容量。
8. 消防联动可以自己改脚本：消防联动属于受控系统，应由专业单位按设计和法规实施。

十三、参考标准与延伸阅读

项目实施时应确认标准是否有新版、修订版或地方要求。建议至少核对：

• GB 50174—2017《数据中心设计规范》
• 全国标准信息公共服务平台：数据中心通用概念与分级相关标准
• ASHRAE Handbook：Data Centers and Telecommunication Facilities
• IEC 62040-1：UPS 安全要求
• IEC 62040-3：UPS 性能与试验要求
• IEC 60320-1：器具耦合器通用要求
• Schneider Electric：冷热通道封闭对温度和效率的影响
• 设备厂商的安装、操作、维护和环境要求手册；
• 项目所在地现行的消防、供配电、防雷、建筑、环保和职业安全规定。

机房建设的核心不是堆叠设备，而是把业务连续性目标转化为可验证的电力、制冷、空间、安全和运维能力。设计时消除单点，验收时用测试证明，运行中用监控和演练持续校验，才能让机房真正可靠。
